El nuevo y duradero remolque de caja basculante de Mantella se ha diseñado para durar y ahorrar costes

16 de octubre, 2020 Lectura de 6 min

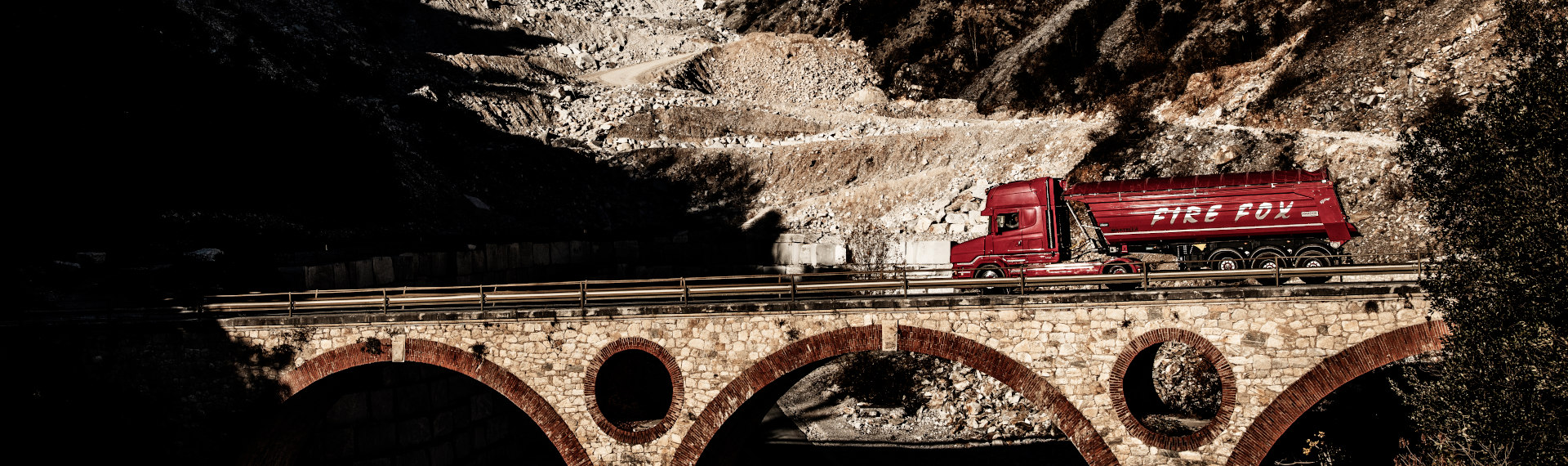

Un camión de Fire Fox de llamativo color rojo fabricado con chapas de acero Hardox® 500 Tuf cruzando un puente

Detalle del caso

Producto Hardox® 500 Tuf
País Italia
Empresa Mantella
Sector Fabricantes de trailers y carrocerías
Programa de marca Hardox® In My Body

El fabricante OEM de semirremolques Mantella materializó su diseño de remolque en el Stratosphere con el nuevo acero de Hardox®, el acero Hardox® 500 Tuf. La empresa implementó importantes avances de diseño en el uso de aceros de alta resistencia producidos por SSAB. Como resultado, revolucionó el diseño de su innovador remolque de caja basculante Stratosphere, resultando en un aumento de beneficios.

510 kilos menos de peso en el chasis y la caja basculante del remolque.

La reducción de peso combinada resultante, tras utilizar Hardox® 500 Tuf resistente a la abrasión en la caja y Strenx® 960 en el chasis, es de 510 kg, en comparación con el diseño anterior. Esto se traduce en un aumento de la capacidad de carga de 510 kg en cada trayecto. Y es precisamente una mayor capacidad de carga lo que buscan prácticamente todos los clientes. El nuevo diseño de remolque fue galardonado con el premio Swedish Steel Prize 2018.

El remolque de caja basculante de Mantella pesa 500 kg menos que un diseño convencional. La caja con forma de U en Hardox® 500 Tuf pesa 365 kg menos y el chasis en Strenx® 960 es 145 kg más ligero. Los plegados horizontales aumentan la rigidez de la caja y evitan el pandeo durante el proceso de volteo.

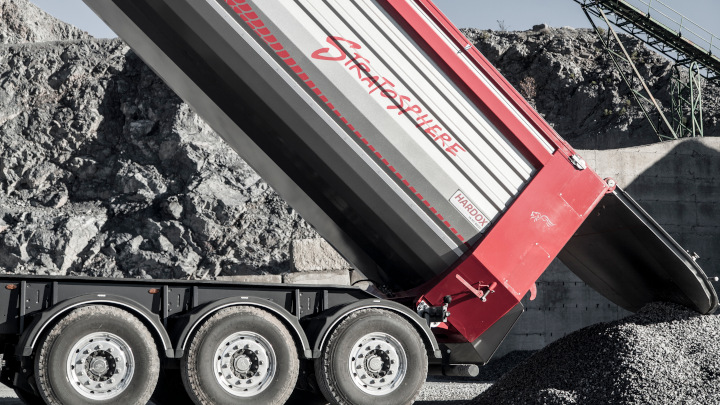

Caja basculante del Stratosphere de color rojo fabricada en Hardox® 500 Tuf resistente a la abrasión descargando materiales

Detalle del caso

Producto Hardox® 500 Tuf
País Italia
Empresa Mantella
Sector Fabricantes de trailers y carrocerías
Programa de marca Hardox® In My Body

Reducción de peso que mejora la sostenibilidad de los semirremolques

Mantella S.r.l. es una empresa familiar de Lamezia Terme, una localidad ubicada al sur de Italia. La empresa se ha marcado metas ambiciosas en cuanto al diseño de semirremolques más resistentes y ligeros con una mayor capacidad de carga, que además ahorren combustible y reduzcan las emisiones de CO2. La reducción de emisiones es importante, ya que el transporte por carretera representa el 17,5% del total de emisiones de gases en Europa según la Agencia Europea de Medio Ambiente. Para 2050, estas emisiones tendrán que ser al menos un 60% inferiores a las de 1990 y firmemente encaminadas a lograr el objetivo de cero emisiones.

“Al reducir el consumo de combustible y las emisiones de CO2 por tonelada y kilómetro, estamos contribuyendo a un mundo más sostenible. Para desarrollar con éxito este remolque ligero, ha sido necesaria la participación de toda la empresa, desde los ingenieros de diseño y producción hasta la dirección y los compradores. Los remolques Stratosphere se benefician de todas ventajas que ofrecen las calidades de acero de alta resistencia de SSAB para remolques de caja basculante como el acero Hardox® 500 Tuf. Además, nos encontramos en proceso de implementación de soluciones de diseño más resistentes y ligeras en otras series de remolques”, concluye Gregorio Mantella, director de planta de Mantella S.r.l.

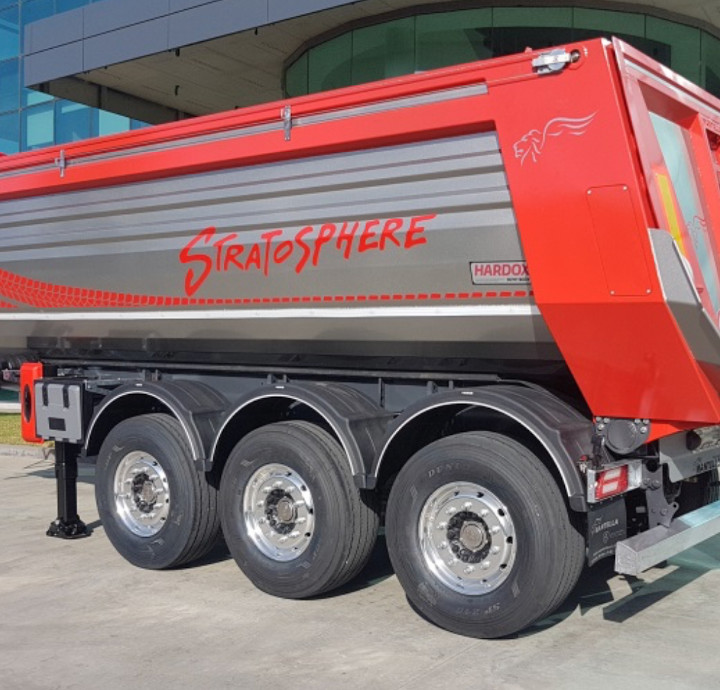

Primer plano del remolque de caja basculante Stratosphere mostrando el logotipo de Hardox® In My Body

Hardox®  500 Tuf ahorra 365 kg  de peso en la caja basculante

Los remolques Stratosphere de Mantella están equipados con remolques de caja basculante duradera fabricadas con la chapa antidesgaste Hardox® 500 Tuf, un acero para cajas basculantes que no tiene rival en el mercado. Esta nueva calidad de Hardox® es el acero ideal para cajas basculantes y ofrece una mayor vida útil además de la misma dureza que la calidad utilizada anteriormente, el acero Hardox® 450.

Gracias a la mayor resistencia al desgaste de Hardox® 500 Tuf, Mantella pudo reducir en 1 mm el espesor de la chapa. Esto supone un ahorro medio de 365  kg  en la caja.

Esta reducción del espesor es posible gracias al aumento de la dureza combinado con la gran resistencia al desgaste y las indentaciones que caracterizan a la chapa Hardox® 500 Tuf. Incluso después de muchos años de uso, este acero para remolques de caja basculante seguirá teniendo el espesor suficiente para no comprometer la integridad de la caja.

Hardox® 500 Tuf reúne las mejores características de las calidades de acero antidesgaste Hardox® 450 y Hardox® 500. Además, presenta un intervalo de dureza inusualmente estrecho de entre 475 y 505 HBW. Su vida útil relativa puede ser un 30-50% más larga en comparación con Hardox® 450. Este acero presenta una gran resistencia a las indentaciones y agrietamientos cuando se ve sometido a impactos con objetos afilados y pesados. Hardox® 500 Tuf tiene una resistencia a impactos garantizada de 27 J a 20 °C  y, para la chapa de 20 mm, un valor típico de 45 J a 40 °C .

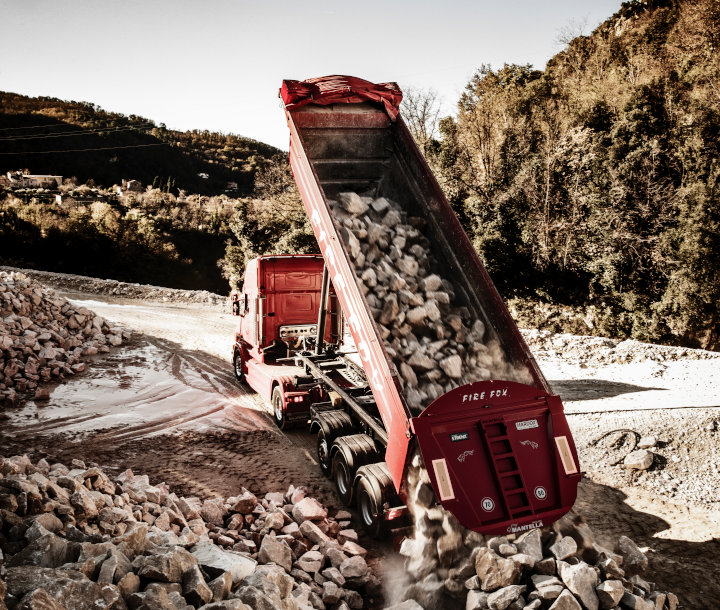

Caja basculante en llamativo color rojo de Fire Fox fabricada con chapa antidesgaste Hardox® descargando rocas abrasivas

Cuerpo de remolque duradero diseñado para ofrecer rigidez

Al utilizar un material más fino, el cuerpo del semirremolque tiene que diseñarse de un modo que se garantice su rigidez y estabilidad general. Al elevar una caja totalmente cargada con un cilindro hidráulico montado en la parte delantera, la caja está sujeta a tensiones muy altas. Si su diseño no es correcto, podría producirse un pandeo súbito de los laterales.

Para contrarrestar esto, Mantella incorporó varios cambios de diseño tales como la adición de plegados horizontales en los paneles laterales. Esto aporta la rigidez necesaria a toda la caja. También se ha rediseñado el implemento del cilindro hidráulico, los rieles superiores, el bastidor trasero y los pivotes de volteo, para aumentar su rigidez a la torsión.

Un nuevo diseño de remolque para aumentar la productividad y el rendimiento

Además de utilizar Hardox® 500 Tuf, Mantella desafió los usos convencionales, cuando decidió producir las vigas longitudinales del chasis mediante el plegado avanzado de un solo fleje plano de Strenx® 960 en lugar de usar soldaduras.

El nuevo chasis del remolque de la serie Stratosphere pesa lo mismo que uno de aluminio pero con la durabilidad, resistencia a la fatiga y ventajas de producción del acero. Mantella ahora no solo ofrece a sus clientes un chasis que es 145 kg  más ligero, sino que además presenta unas excelentes propiedades mecánicas y un mejor rendimiento en carretera.

“Los usuarios finales del Stratosphere 3.0 señalan que con la misma carga de trabajo que en modelos anteriores, pueden aumentar la capacidad de carga, mejorar la estabilidad en la carretera con una carga completa y reducir de forma significativa el consumo de combustible y neumáticos”, declaró Mantella.

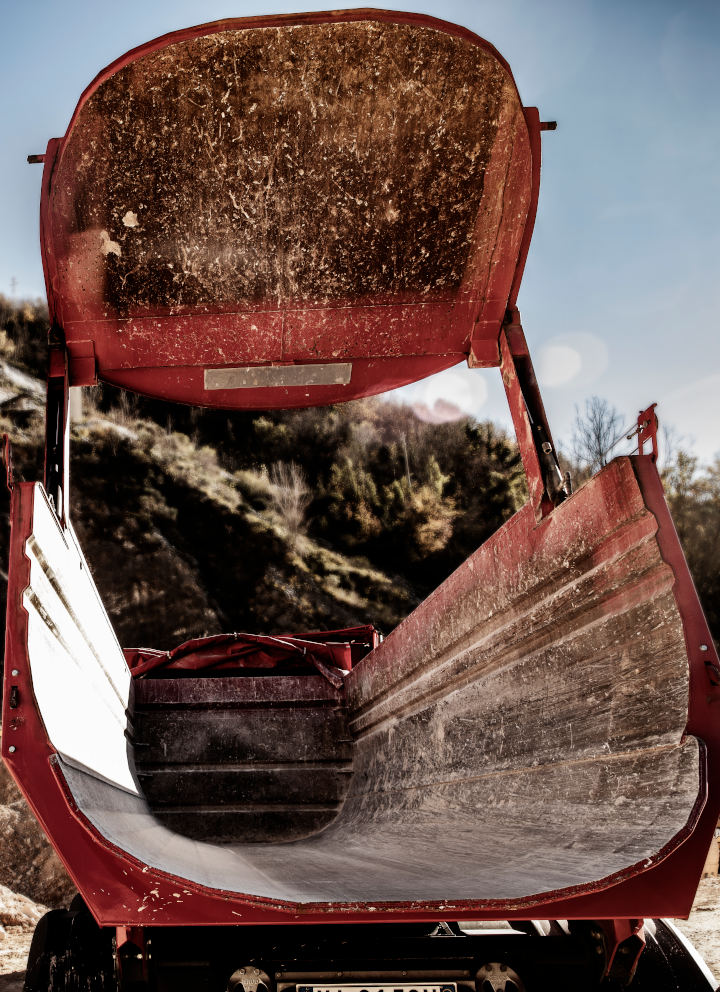

Un examen de un remolque de caja basculante de color rojo. Ofrece una gran durabilidad y resistencia a la fatiga gracias a su fabricación en chapa de acero Hardox® 500 Tuf
infografía sobre el ahorro resultante

Ahorro obtenido gracias al innovador acero para remolques y al diseño

  • El remolque de caja basculante Stratosphere se presenta con una caja 365 kg más ligera y un chasis 145 kg más ligero, lo que permite aumentar la capacidad de carga en 510 kg en cada trayecto.
  • Puede ahorrar 12 000 litros de combustible y 30 toneladas de CO2 durante 12 años de servicio (120 000 km/año, 75% de carga completa, 47 l/100 km- 25 l/100 km).
  • El vehículo puede ofrecer unas ganancias adicionales de 0,07 euros por kilómetro o de 8 400 euros anuales, y se amortiza en un periodo de 4-5 años (Informe COMPETE, Comisión Europea).



Esto es lo que nosotros llamamos “EcoUpgraded”.

Determinación de la tasa de desgaste con Hardox® WearCalc

Con la ayuda de un software como WearCalc de SSAB, puede calcular la tasa de desgaste incluso antes de fabricar la caja basculante. Los distintos colores de la imagen indican las tensiones provocadas por el desgaste por deslizamiento tras la descarga de la caja basculante. Los datos de los cálculos proporcionarán al fabricante recomendaciones sobre la selección de los materiales ideales, las actualizaciones y el diseño de desgaste.

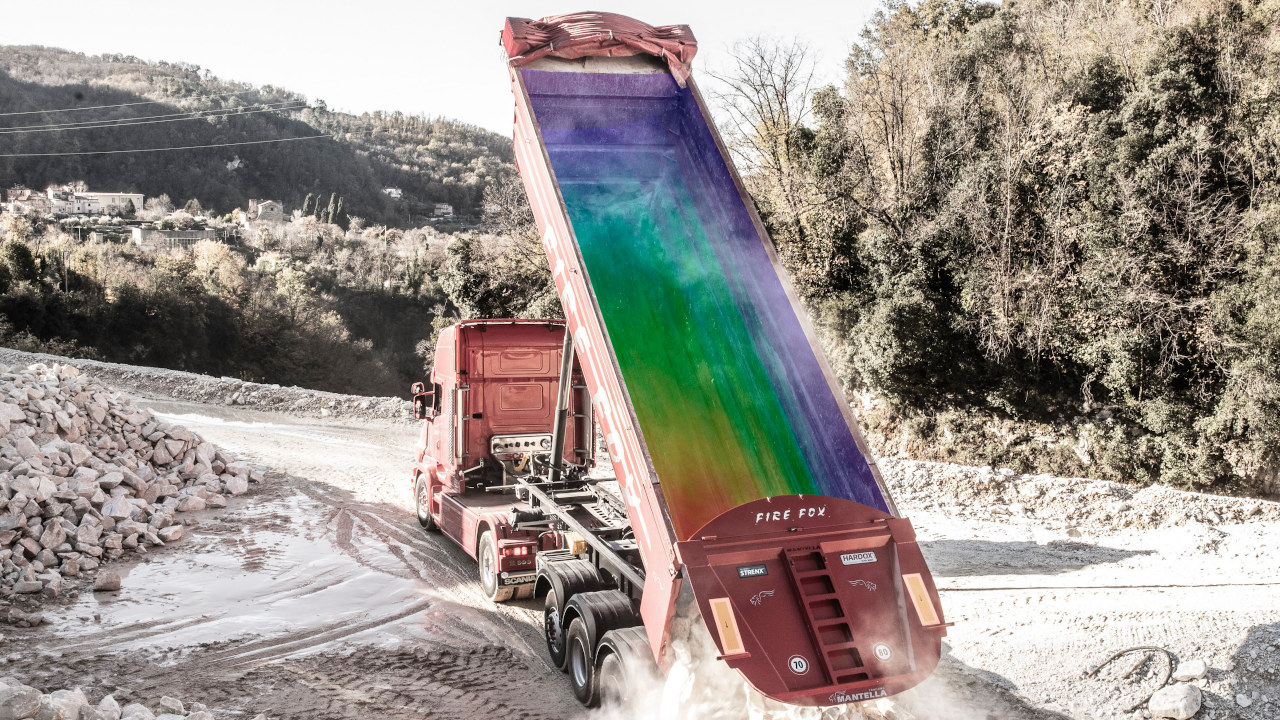

Una caja basculante con múltiples colores muestra los diferentes niveles de tensión provocados por un desgaste por deslizamiento en el interior de la caja

Clientes de todo el mundo utilizan Hardox® 500 Tuf in sus cajas basculantes

camión volquete

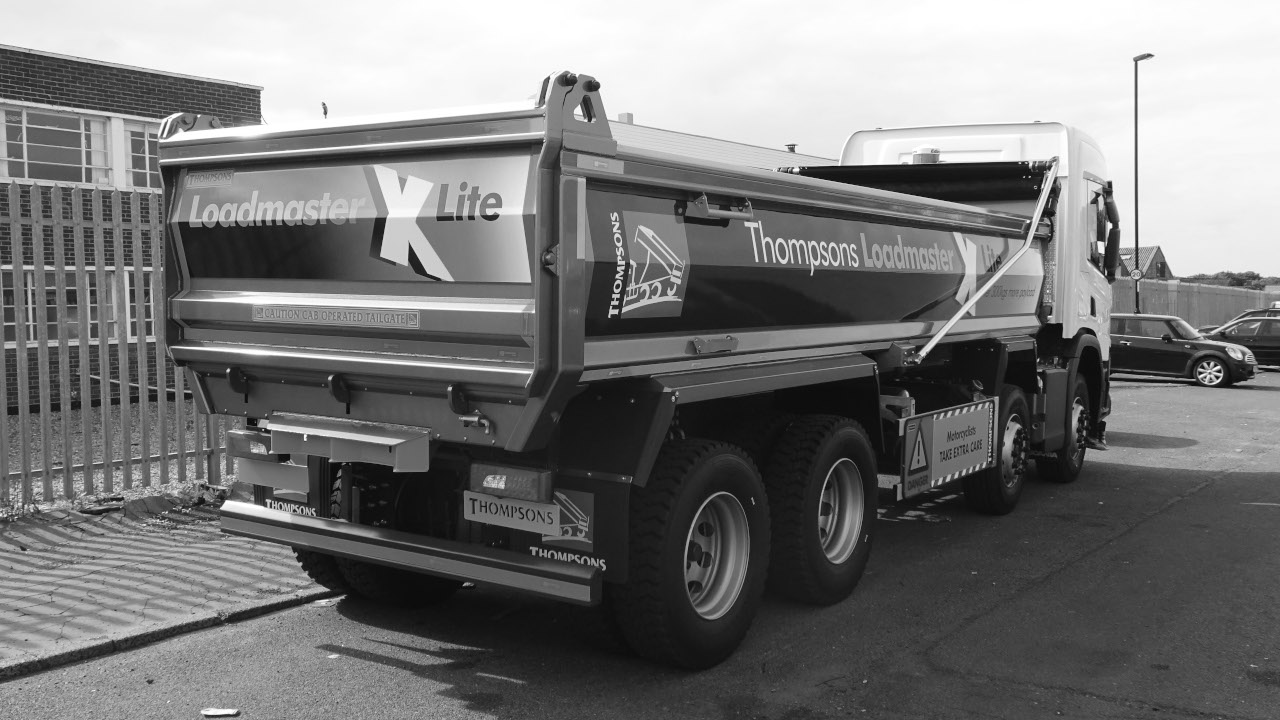

Hardox® 500 Tuf in las cajas basculantes de Thompsons, Reino Unido

“La mayor resistencia a la abrasión de Hardox® 500 Tuf nos permite usar una chapa más fina manteniendo la misma vida útil excelente”.

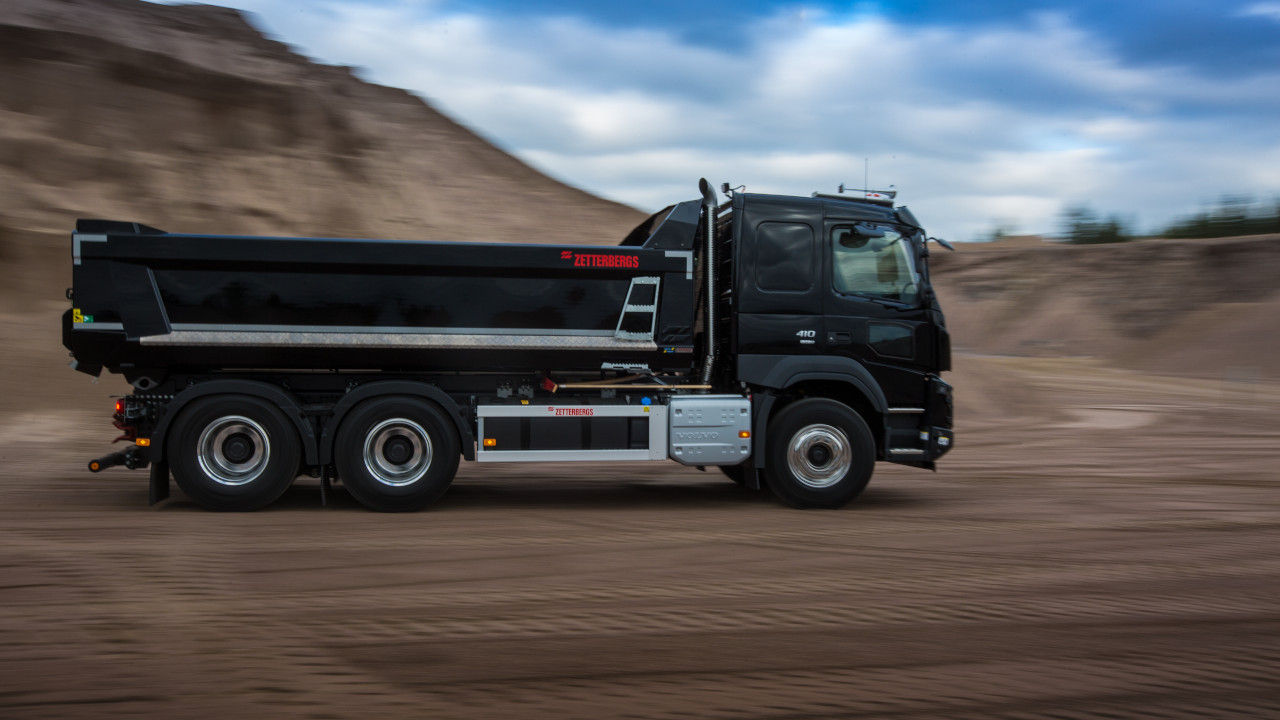

La vida útil de los volquetes de Zetterbergs ha aumentado en un 40%

”“Desde que actualizamos al acero resistente al desgaste Hardox®  500 Tuf, hemos aumentado la vida útil de nuestros volquetes en al menos un 40%”.
